Entrada: | 4-20mA, 0-20mA | Saída: | 4-20mA; 0-20mA; 0-5V; 0-10V |
---|---|---|---|
Canais: | 1 saída da entrada 1 | Fonte de alimentação: | C.C. 24V |
Realçar: | isolador do sinal de 4-20mA Digitas,isolador do sinal de 0-5V Digitas,isolador do sinal 0.5mS análogo |

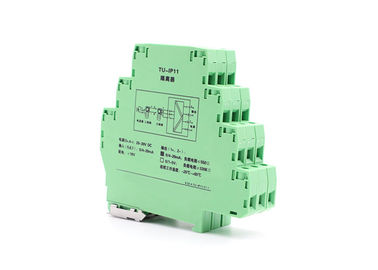

O isolador da distribuição da entrada análoga da série de TU-IP, é fornecer simultaneamente o poder do isolamento para transmissores do dois-fio e transmissores do três-fio no local, e igualmente a transferência e a saída o sinal 0/4~20mA produzido pelo transmissor. Precisa a fonte de alimentação independente. Suas fonte, entrada e saída de alimentação são separadas entre si.
Entrada
Sinal entrado: 4-20mA, 0-20mA
Corrente entrada máxima: 35mA
Tensão da distribuição: C.C. de ≥19V
Saída
Sinal de saída: 4-20mA; 0-20mA; 0-5V; 0-10V
Corrente de saída máxima: 35mA
Resistência de carga da saída: ≤ 500Ω de RL (quando a saída for um sinal atual);
RL>330KΩ (quando a saída for um sinal da tensão)
Nota: O usuário pode especificar a saída atual ou a saída da tensão ao pedir.
Parâmetros básicos
Poder: DC24V, escala da tensão: DC20-30V
Consumo atual: ≤60mA (uma entrada e uma fonte da saída, da alimentação 24V, a saída 20mA)
Precisão básica: ± 0.1% F.S.
Tração da temperatura: 0,005% F.S./°C
Tempo de resposta: ≤0.5mS (0-90%) (TIPO)
Proteção do poder: proteção reversa do poder
Força da isolação: C.A. 1500V/1min (entre a entrada, a saída, e o poder)
Resistência de isolação: ≥100MΩ; C.C. 500V (entre a entrada, a saída, e o poder)
Variação da temperatura de funcionamento: -20~+55 graus
Compatibilidade eletromagnética: de acordo com GB/T 18268 (IEC61326-1)
Dispositivos aplicáveis do campo: resistor do dois-fio, transmissor do três-fio
Parâmetro | ||||
TU-IP | X | X | X | marcas |
Ajuste do canal | 1 | 1 saída da entrada 1 | ||
Sinal entrado | 1 | 4-20mA | ||
2 | 0-20mA | |||
Sinal de saída | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
5 | 1-5V | |||
Indique por favor seu tipo exigido da entrada e tipo da saída quando ordem do lugar |
