| Lugar de origem: | China |
|---|---|
| Marca: | Lensen |
| Número do modelo: | LS-V25000 |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiation |
| Detalhes da embalagem: | cartão |
| Tempo de entrega: | 3-7 dias |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 1000pcs/month |
| Saídas de potência: | 25W | Distância: | 20km |
|---|---|---|---|
| Material da embalagem: | De alumínio | Frequência: | 150MHz |
| Tipo audio: | Analógico | ||
| Realçar: | Modem sem fio do rádio do VHF,150MHz modem de rádio sem fio,módulo sem fio do rádio 25W |
||

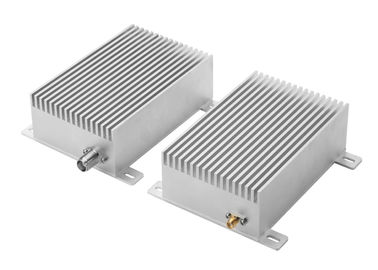

rádio audio Marine Wireless Monitoring do modem 150MHz do rádio de VHF 25W
Modem do rádio das saídas de potência de LS-V25000 25W.
Nós apoiamos RS232, RS485 ou relação de TTL, você pode escolher um
É APROVADO transmitir dados ou voz
Para a transmissão de dados, sua taxa de transmissão é 1200bps ou 2400bps.
Mim: Características:
1. Saída de poder superior: 25W
2. Distância de transmissão longa: até 20km
3. Faixa da faixa 150MHz do VHF ou faixa 230MHz ou 450MHz
4. Transmissão de dados, transmissão de voz está bem
5. PLL dobro, VCO dobro, confiança alta
6. Função do VOX
II. folha de dados
, Índice geral
●frequência: A faixa de frequência do VHF e da frequência ultraelevada (150MHz, 230MHz), pode armazenar aproximadamente 400 canais
●tolerância da frequência: ±2.5ppm
●Afastamento de canal: 25 quilohertz
●impedância da antena: 50Ω
●temperatura do ambiente: - ℃ 35 ℃~+75
●module o modo: MSK
●taxa de transmissão do ar: 1200bps/2400bps
B, índice do receptor
●sensibilidade: ≤0.25uV
●relação do ruído do ignal (SNR): ≤-50dB
●Seletividade de canal adjacente: ≥70dB
●Interferência inter da modulação: ≥70dB
●Imunidade especulativo do respouse: ≥70dB
C, índice do transmissor
●Transmita o poder: 25W
●module a distorção: ≤3%
●modulação de frequência residual: ≤-48dB
●desvio de frequência: ≤5KHz
●relação do poder do orto-canal: ≤-70dB
●poder disperso: ≤5uW
●Distância do RF: 20km (poder de 25W RF no ar livre)
D, fonte de alimentação
●C.C.: 12 V (±10%)
●espera atual: ≤ 1 6 0 m A
●transmitir atual: ≤ 6 A (transmita o poder 25W)
E, dimensão:
128*108*28mm
III. Pin Definition
| Conector | Pin No. | Nome de Pin | Descrição | Observações |
| Conexão de poder | 1 | VCC | C.C.: 12V |
Por favor poder do uso C.C. 12V, mais do que 8A |
| 2 | Terra | Terra da fonte de alimentação | ||
| Conexão do sinal | 1 | TTL (TxD) | TxD de TTL | |
| 2 | RxD (A) |
RxD de RS-232 RS-485 A |
RS-232, RS-485, TTL, somente um válido | |
| 3 | TXD (B) |
TxD de RS-232 RS-485 B |
RS-232, RS-485, TTL, somente um válido | |
| 4 | TTL (RxD) | RxD de TTL | ||
| 5 | Terra | Terra de sinal | ||
| 6 | PTT | Transmitir audio permite | De baixo nível é transmitindo | |
| 7 | MIC | Entrada de sinal audio | Entrada do microfone, sensibilidade 10mV da modulação | |
| 8 | SP | Saída do sinal audio | Saída 8ohm 0.5W do amplificador audio | |
| 9 | QUADRADO | Recebendo a verificação do sinal | Recebendo o sinal de portador, nível elevado |
Aplicação de LS-V25000
Salvamento, controle marinho
tráfego público
controlo automático industrial
programação da energia elétrica
monitor da tutela da água
coleção do sinal e transmissão do sistema de estrada de ferro
extração do óleo e controle do transporte
medida de poços do óleo ou de água
monitoração hidrológica
monitoração da estação meteorológica
proteção de floresta
construção inteligente
geological fazer reconhecimento de terreno
lugar móvel
treino militar
