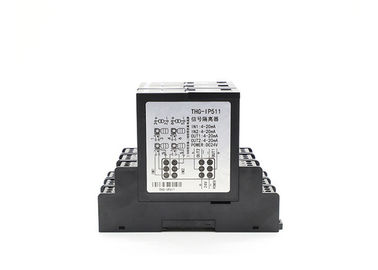

isolador do conversor de sinal da C.C. 50mA de 4-20mA 0-20mA 24V

O isolador da distribuição da entrada análoga da série de LS-THG-IP, é fornecer simultaneamente o poder do isolamento para transmissores do dois-fio e transmissores do três-fio no local, e igualmente a transferência e a saída o sinal 0/4~20mA produzido pelo transmissor. Precisa a fonte de alimentação de DC 24V independente. Suas fonte, entrada e saída de alimentação são separadas entre si.

Entrada

Sinal entrado: 4-20mA; 0-20mA

Tensão da distribuição: 24V, (corrente de movimentação máxima 30mA)

Impedância entrada: ≤50Ω

Saída

Sinal de saída: 4-20mA; 0-20mA; 0 - 5V; 0-10V

Resistência de carga da saída: RL≤500Ω (quando a saída for um sinal atual); RL≥10KΩ (quando a saída for um sinal da tensão)

Parâmetros básicos

Poder: DC24V, ± 10%

Consumo atual: ≤50mA (uma entrada e uma fonte da saída, da alimentação 24V, a entrada da distribuição de poder, a saída 20mA); ≤70mA (uma entrada, fonte da saída dois, da alimentação 24V, a entrada da distribuição de poder, a saída 20mA); ≤100mA (dois saída da entrada dois (fonte de alimentação 24V, entrada da distribuição de poder, saída 20mA)

Precisão básica: 0,1% FS.

Tração da temperatura: 0,005% F.S./degree (- 20 graus a +55 graus)

Tempo de resposta: ≤10mS (0-90%) (TIPO)

Força da isolação: C.A. 1500V/1min (entre a entrada, a saída e o poder)

Resistência de isolação: ≥100MΩ (entre a entrada, a saída e o poder)

Temperatura de funcionamento: -20 ~ + 55 graus

Compatibilidade eletromagnética: de acordo com GB/T 18268 (IEC61326-1)

Equipamento de campo aplicável: dois-fio, transmissor do três-fio; fonte atual

Descrição do parâmetro
