freqüência: | 433MHZ | saídas de potência: | 1W |
---|---|---|---|
Interface: | RS485 | Aplicação: | Uma comunicação do rádio RS485 |
Distância: | 2KM | cerco: | Plastic |
Realçar: | módulo de dados sem fio,transceptor de dados do rf |
Controlador do rádio do PLC do transceptor de dados 2km do módulo 433MHz RF da transmissão de dados RS485
Introdução geral

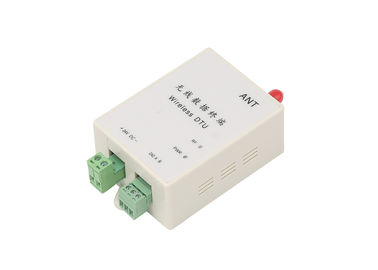

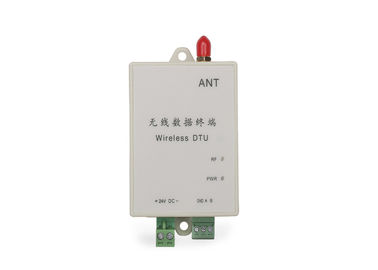

LS-R314 DTU sem fio, distância de transmissão alcança 3km LOS, com tamanho pequeno, cerco plástico, confiança alta, é amplamente utilizado para uma comunicação sem fio entre o PLC e o PC/HMI.
LS-R314 apoia uma comunicação sem fio entre PLC da série S7-200, S7-300 de Siemens, PLC de Schneider, PLC de Mitsubishi, PLC etc. de ABB. Apoia o protocolo de Modbus, incluindo o protocolo de Modbus ASCII e de Modbus RTU, protocolo de PPI. LS-R314 DTU pode igualmente conectar com o transdutor, o HMI ou os outros dispositivos RS485. Apoia ponto a ponto, ponto à transmissão de dados sem fio dos multi-pontos.
A solução sem fio manda a vantagem de manter usuários dos cabos de fiação no campo perigoso, fácil estabelecer-se, nenhum cabo de fio da necessidade, encurta projetos tempo e custo de manutenção. É uma solução segura e competitiva.
Campo da aplicação
* para recolher PLC/HMI para a transmissão de dados sem fio
* pressão, caudal, levantamentos de dados da temperatura etc., transmissão sem fio e controle na água/no campo tratamento de águas residuais
* velocidade do vento, precipitação, levantamento de dados da umidade etc., transmissão sem fio e controle em se estação de monitoração
* temperatura, umidade, concentrações de levantamento de dados do CO2 etc., transmissão sem fio e controle na estufa da agricultura
* monitoração sem fio e controle do AGV
Especificação técnica
Frequência | 433MHz ou 450MHz, 470MHz |
Saídas de potência | 1W (3000m LOS) |
Apoio do protocolo | Modbus ou PPI padrão |
Fonte de alimentação | da C.C. 9-36V do uso 24V geralmente C.C.C.C. ou 12V |
Relação | RS-485 |
Canal não. | defeito de 16 canais |
Temperatura | -35℃~+75℃ (industrial) |
Dimensão | 80×60×30 (milímetro) excluem a antena |
Exemplos de aplicação
Trabalhos em rede de LS-R314 DTU
Para o ponto a uma comunicação dos paisano-pontos
Se seus dispositivos não têm a identificação, quando um módulo transmite, todo o outro pode receber os dados. Por exemplo, há A, B, C, módulos de D 4.
Quando A envia dados, os módulos B, C, e D todos podem receber.
Quando B envia dados, os módulos A, C e D todos podem receber.
Quando C envia dados, todos os módulos A, B e D podem receber os dados.
Quando D envia dados, todos os módulos A, B e C podem receber os dados.
Se você espera somente o módulo específico pode receber dados. Nós aceitamos o método de votação. Identificação por favor ajustada para seus dispositivos. O mestre inquirirá o tempo dos escravos no tempo, simplesmente o escravo com identificação específica pode receber seus dados.
3) Se seu dispositivo realmente não pode ajustar a identificação. Nós podemos ajustar a identificação para os módulos.
Quando você programa a porta de série, note-a por favor é metade-frente e verso e há um atraso de transmissão sem fio.
Observação de LS-R314 DTU na aplicação real
Tempo de atraso sem fio de LS-R314 DTU.
Os produtos sem fio têm uma estadia de atraso. A taxa de transmissão diferente do RF causa o tempo de atraso diferente. Consulte por favor o tempo de atraso específico abaixo:
O RF data a taxa (bps) |
Atraso Ts (Senhora) |
Taxa da data do RF (bps) |
Atraso Ts (Senhora) |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
Método de correção de erros de LS-R314 DTU
Para prometer seu sistema estável e seguro, nós sugerimos que você adicione a verificação ou o centro de detecção e de controlo para retransmitir dados se há um erro.
Método da transmissão de LS-R314 DTU para o pacote grande dos dados
Na teoria, LS-R314 pode transmitir não o pacote dos dados do limite, mas nós não o sugerimos para transmitir o pacote demasiado grande dos dados. Nós sugerimos cada pacote menos do que 120B, melhor 60-100B. Igualmente nós sugerimos seu uso ARQ do programa enviar novamente o pacote com erro.
Por exemplo, nós supomos que a JUJUBA real de uma comunicação é 10-4, e o usuário precisa de enviar um arquivo 1KB (10000bit), se você transmite através de 1 pacote, na teoria, lá será o erro 1bit em cada hora de recepção, assim que este arquivo 1KB não pode transmitir corretamente todo o tempo.
Se você pode se dividir o 1KB arquiva no pacote 10, cada pacote transmite 100B, na teoria, lá pôde ser erro depois que você envia 10 pacotes. O módulo enviará novamente esse pacote através de ARQ. Embora, nós enviamos 1 mais pacote e a eficiência inteira reduzem-se, mas este pode prometer que todos os dados podem ser recebidos corretamente.
